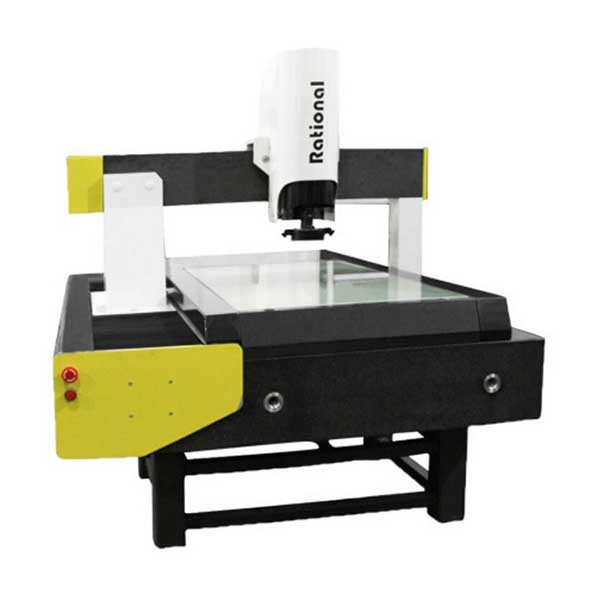

手動影像測量?jī)x的切線法操作方便簡單，但測量精度讀數低，適合快速批量檢測。如果被測零件的角度精度讀數高，另一種方法更合適。所有的幾何元素都是由點組成的，包括直線、曲線、圓弧等基本元素。二維平面角由兩個基本幾何元素的直線組成，直線由無數個點組成。因此，角度測量是否準確，采樣點是較關鍵的。

手動影像測量?jī)x的角度測量技巧1:直線采集要盡可能長。由于屏幕顯示有限，放大倍數較大(一般在0.7 ~ 4.5內為28X~180X)，屏幕顯示部分的工件尺寸實際上只有幾毫米，所以很多測量員在測試時習慣只采集屏幕顯示部分的點、線要素。如果采集的點有偏差，線段越短，測得的角度值偏差越大，線段越長，測得的角度值偏差越小。所以我們?cè)跍y(cè)量角度的時候，盡量把角度兩邊的線收集的盡可能長。如果屏幕顯示范圍太小，我們可以移動工作臺，在角度所在的直線的起點收集一點，然后在終點收集一點，這樣測得的角度的誤差就會大大減小。

手動影像測量?jī)x測角技巧2:回歸線偏差小。很多檢測人員反應稱，測量角度時重復精度非常差，同一個人、同一方法兩次測量的重復誤差高達0.5度。很多影像測量軟件，包括三坐標測量軟件，默認都有兩點線采集。對于一些直線度規則且良好的零件，不會造成太大的誤差，但是對于直線度差且毛刺多的零件，兩點采集直線的方法會帶來很大的誤差，重復性也不好，所以多次測量的重復性對于這樣的直線形成的角度肯定不好。如果我們用多點找回歸線的方法來確定角度的兩邊，采用的線會更接近被測工件的實際邊緣，線的偏差也會減小。同時，測量誤差會減少很多，測量值的重復性也會大大提高。
