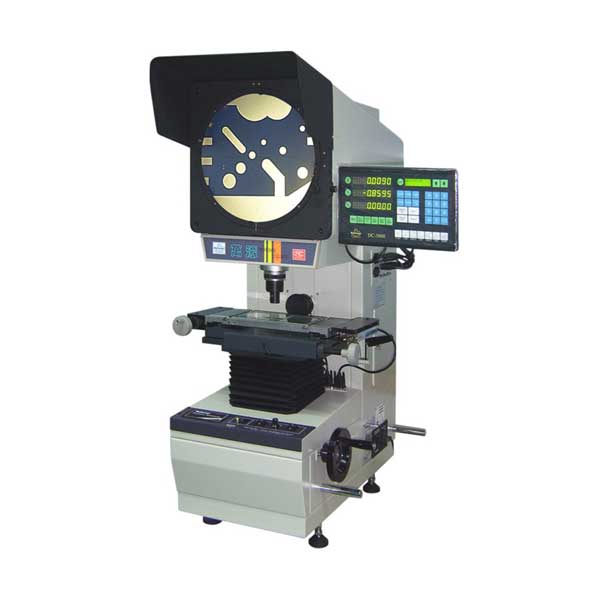

儀器使用前，先認真閱讀說明書，以使對儀器有一初步了解，可以幫助你正確使用儀器。

一、照明燈泡的更換和調整

此項工作只需在更換燈泡或儀器定期檢查時進行，有時由于運輸搬運等原因也會使燈泡原調整狀態改變，此時也需要重新調整，這種調整成為恢復性調整，它沒有更換燈泡麻煩。

1.1恢復性調整

取下物鏡，打開透射照明燈，若燈絲像不在屏中心或燈絲像很模糊，則打開右下小側門，松開圖3中的螺絲1使整個照明燈組上下移動，當屏上燈絲像基本清晰時擰緊螺絲1，裝上物鏡便可以使用了。

1.2更換燈泡的方法

打開側門，松開螺絲1取出整個燈組。松開瓷燈座6上螺絲更換燈泡并擰緊螺絲恢復原位。眼睛在燈組上方觀察燈泡與它經凹面反射鏡9所成的像，若不重合，則松開螺絲5，左右拉伸使燈絲像在左右方向重合，擰緊螺絲5。松開螺絲2、7，使燈架3移動或傾斜，使燈絲像在前后位置重合，擰緊螺絲。裝上儀器。下面的調整同6.1.1。

1.3反射照明的調整

更換燈泡的方法與6.1.2完全相同。

打開反射照明光源，松開擰緊手輪6，使反射聚光鏡上下移動，當它與半透半反鏡等高時，擰緊手輪。將工件置于工作臺上，并位于反射照明光斑內，調好焦，此時屏上出現工件表面影像。旋轉反射聚光鏡筒以使照在工件上的光斑最明亮，工件影像將更明顯。

二、物鏡更換

2.1儀器只一個物鏡共用的螺紋接口，各倍物鏡要單獨使用

2.2物鏡倍率的選擇要根據被檢工件尺寸和要求的檢測精度而定，一般而言，倍率越高，測量的瞄準精度越高。

2.3用透射照明測量時，不要將半透反鏡套在物鏡上（10X，20X）或讓半透反鏡在鏡筒內處于豎直方向（50X，100X），否則會影響測量精度及影屏照度。

三、工作臺的使用

3.1總電源打開后，X，Y坐標值就在顯示屏上顯示出來

3.2進行測量時，當工件調好焦后，一般應先做幾次來回運動，使工作臺由靜止?fàn)顟B(tài)進入測量狀態。測量時要用手輪轉動，動作要平緩，用力不要過大

3.3測量工作完畢應使工作臺在X、Y方向恢復到對稱位置。

四、投影屏的使用

4.1總電源打開后，旋轉角度值就在顯示屏上顯示出來

4.2松開螺絲后，可用小手柄快速轉動投影屏，也可用微調手輪做慢速轉動

4.3彈性壓腳可用來壓緊標準放大圖，供輪廓比較測量用。

4.4當投影屏框上的白色短線對準零位標記時，屏上的水平線就與X坐標行程平行了，旋轉工作臺上的載物臺，將零件被測邊影像調整到與它相切后就可作X坐標測量了。

4.5投影屏上的米子線具有30°、60°、90°，可作為這些角度比較測量。
