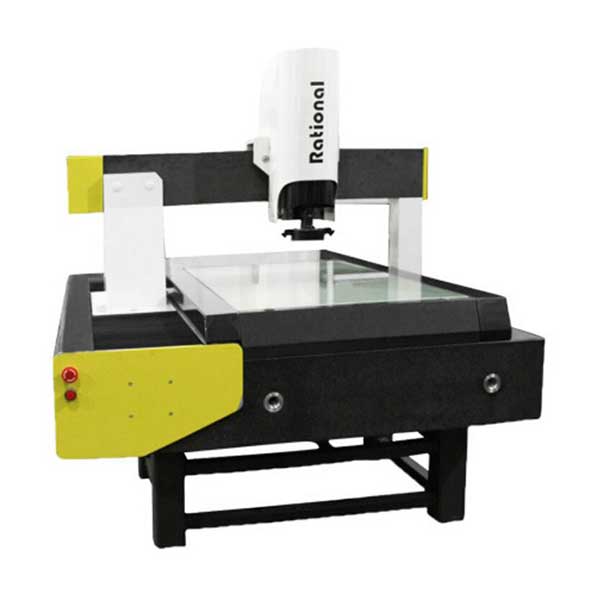

我們在影像測量儀的性能參數中,常常會見到(3+L/200)um的數據信息,它便是測量儀的測量精度,它是怎么獲得的,它是大家每一個剛觸碰測量儀的顧客心里的一個疑慮。

要想掌握影像測量儀的測量精度，就需要了解影像測量儀偏差的來源于哪里？在測量儀上的準確測量均是雙軸或二維坐標系的準確測量,準確測量時自動對焦。

梳理–下好多個層面的偏差來源于

（1）光柵尺記數的偏差;

（2）操作臺挪動時存有的平行度、角擺產生的偏差;

（3）操作臺兩準確測量軸平整度帶的偏差;

（4）攝像鏡頭直線光軸與操作臺不垂直帶的偏差;

（5）準確測量工作溫度轉變產生的偏差;

（6）燈源照明燈具標準的轉變產生的自動對焦和指向偏差。

在這里幾類要素中,前四項偏差,是硬件配置偏差,在影像測量儀生產制造全過程中早已產生并固定不動出來,一般沒法更改。溫度危害產生的偏差,務必根據施工測量室的溫度和等溫過程來減少其危害。

較后一項則常被忽略,而在具體精確測量中,當燈源照明燈具標準更改時,立即危害被測產品工件的照明燈具實際效果和影象品質,關鍵是由于影像測量儀的圖象是根據CCD接受,雖然CCD具備自動調節增益值的功能，但當色度過大時即喪失調整作用,造成被測產品工件影象在變小,當色度過低時,產品工件影象反倒增大。

這類危害,針對精確測量具備反復圖型構造中間的間隔時,要是全部精確測量全過程中照明燈具標準維持不會改變,危害能夠忽視,由于每一個反復圖型構造都另外在增大或是縮小,間隔的精確測量立即清除了影象形變的危害,如精確測量夾層玻璃尺、網格板刻度間隔;除開這類獨特情況外,如精確測量圓的直徑、產品工件的長短和總寬,都將產生顯著的偏差。
