PCB(printed circuit board)即印制線路板，簡稱印制板，是電子工業的重要部件之一。小到電子手表、計算器，大到計算機、通信電子設備、軍用武器系統，只要有集成電路等電子元件，都要使用印制板。所以，印制線路板也極其廣泛地應用在電子產品的生產制造中。

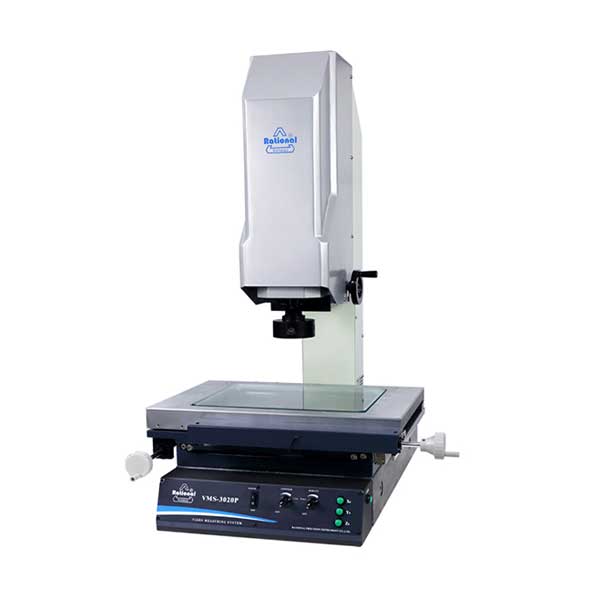

隨著科技的發展，現在的客戶在對PCB電氣性能嚴格要求的基礎上，對于外觀也提出了更多的要求，其外形公差指標也趨于越來越精細。而影像測量儀，適用于以二維尺寸測量為目的一切應用領域，在機械,手機電子,儀表,塑膠等行業都有著廣泛的使用；主要用于測量點，線，圓，弧，角度、直徑、半徑、點到線或線到線的距離、兩圓的偏心、兩點間距等。所以，影像測量儀特別適合于對于高密度PCB外形的測量。

此外，在水平可能擴展的層面上，影像測量儀還可以用于對于PCB菲林的測量，適用于制版過程中生產工具的一種高技術檢測。通過工程提供的數據，利用自動測量出PCB菲林的任意點之間的距離，得出數據列表進行分析，從而可以科學的得出PCB菲林漲縮系數，從而更科學地輔助于生產。

因為PCB檢測，我們更多的是利用影像的儀器檢測出PCB的長寬高的數據，所以一般我們使用自動影像測量儀檢測即可，當然對于PCB高度的檢測我們也可以在影像儀的基礎上添加探針，從而達到簡單的三維檢測的目的，而這對于PCB高的檢測來說，已經是綽綽有余了。

所以，在PCB檢測技術與檢測儀器方面，使用自動影像測量儀來完成PCB相關參數的檢測，這是完全可行的。并且通過二維測量軟件的加持，使得能夠高質量的完成PCB相關的自動檢測任務，極大的提高了生產效率。
